Correli-sTC简介

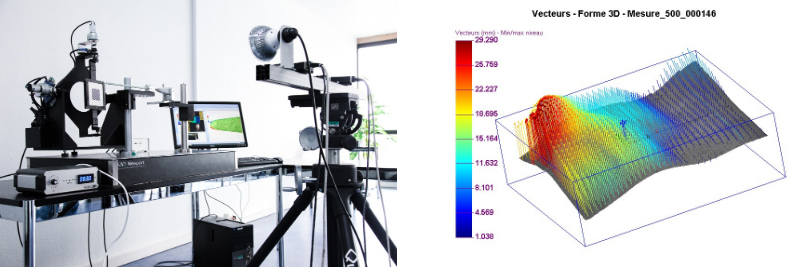

Correli-STC 非接触全场应变测量系统，是全局DIC(Global Digital Image Correlation)技术的领先者其实时全场应变测量和无边界分析为业界所独有，其软件算法源自法国巴黎高师和法国国家科学研究中心共同组建的力学与技术实验室(LMT ofthe ENS Paris-Saclay)，联合空客创新研究中心和HOLO3公司共同开发，该技术是基于矩形网格有限元(FEM)的多尺度选代算法形成的数字图像相关(DIC)技术,为试验提供三维空间内全视野的形状、位移及应变数据测量。

Correli-STC测量系统用途:

    1）静态、准静态和动态试验测量
    2）振动分析
    3）断裂、裂纹识别分析
    4）有限元参数验证
    5）位移与应变测量
    6）适用于各种结构材料的测量：复合材料、木材、土壤、金属、橡胶、混凝土、骨骼、生物仿生材料、织物等。

Correli-STC测量系统特点:

    • 非接触式测量，无需特殊光照条件
    • 支持全场实时测量
    • 支持位移场云图输出

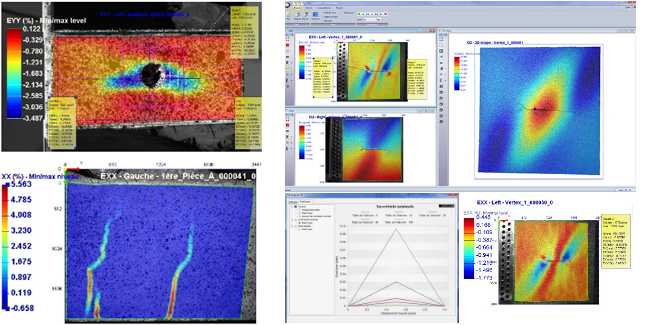

    • 支持应变场云图输出，面内应变张量输出引入虚拟应变片获取表面任意点的应变支持图像质量评估分析
    • 支持噪声、分辨率、不准确度评估分析
    • 支持与有限元模型做对比
    •  支持多种格式的数据导出
    • 支持直接生成和输出WORD、PDF格式报告

Correli-STC测量系统特殊功能模块:

    a. 全场实时测量模块
    b. 疲劳测量模块
    c. 断裂测量模块
    d. 高速测量模块
    e. 有限元模型对比分析模块

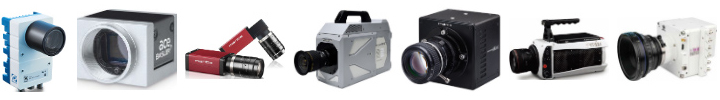

Correli-STc支持的相机种类:

Basler、Snoy、AVT、Phantom、Photron、SI等，分辨率：2I~29I，采集频率高达1,000,000fps。

应用领域

遍及材料力学、结构力学、破坏力学、冲击力学、振动力学、微纳米力学、生物力学、疲劳及可靠度等。针对其它应用和特殊需求如高速测量，3D全场实时测量，断裂分析，疲劳测量提供专有模块。广泛应用于机械、汽车、微机电、航空航天、生物工程等行业
